气流分级机的代表产品有重力式分级机、粗级分级机、离心式分级机(又称离心式选粉机)、旋风式分级机、O-sepa分级机、喷射涡旋式分级机、强制涡流分级机。
气流分级机主要由二次风、三次风及叶轮、传动系统等组成。生产线工作时,物料在引风机引力的作用下由分级机的入料管进入。在分级机内部空气与物料充分混合,在分级机的下筒体三次风及分散锥的作用下,气固两相流被充分分散。
气固两相流上升至分级区时,每个单独的颗粒既受到分级轮旋转产生的离心力,又受到引风机引力产生的向心力。当颗粒受到的离心力大于向心力时,分级径以上的粗粒子被甩到筒体内壁,失速后沿筒内壁下落至二次风淘洗区。空气在引风机引力作用下,穿过均匀分布在锥体上的二次进风口进入淘洗区,并对粗细混合粉进行风筛式的淘洗作用。这样,混杂或粘附于粗料中的细颗粒被分离干净,回流到分级区,粗颗粒由卸料装置排出分级机。符合粒度要求的细颗粒随气流进入旋风收集器、脉冲除尘器被收集下来,净化后的气体通过引风机排风口被排放到大气中

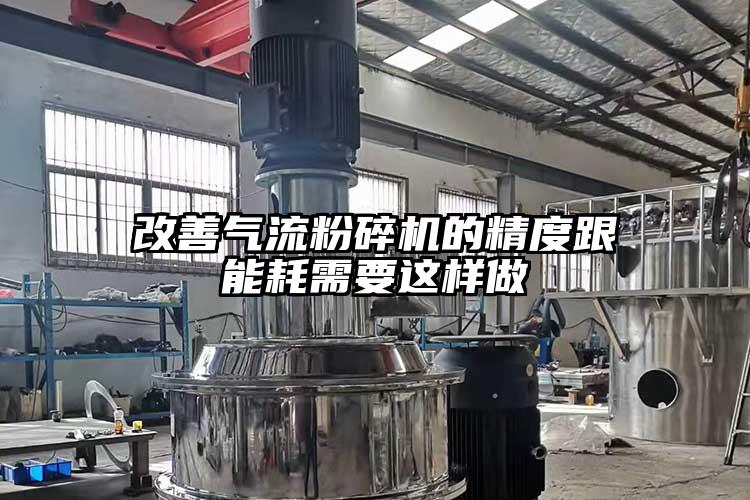

如何解决气流分级机在精度和能耗方面的缺陷:
首先,增加粗粉出口的二次进风。这样就解决了传统分级方式中未分离的颗粒直接沉降造成的浪费。分级之后,要光比二次进风装置,从而使粗粉有效排出。
其次,刚才我们讲了粗粉出口,其实在细分出口也要进行二次引风。这样的行动,目的是为了对细粉施加一个力,让细粉顺利排出。由此也让气流分级机节省了不必要的能源浪费。
第三,二次进风运用到原材料的进口处也会节能。但是此法有利有弊。还是根据实际情况谨慎使用为好。
