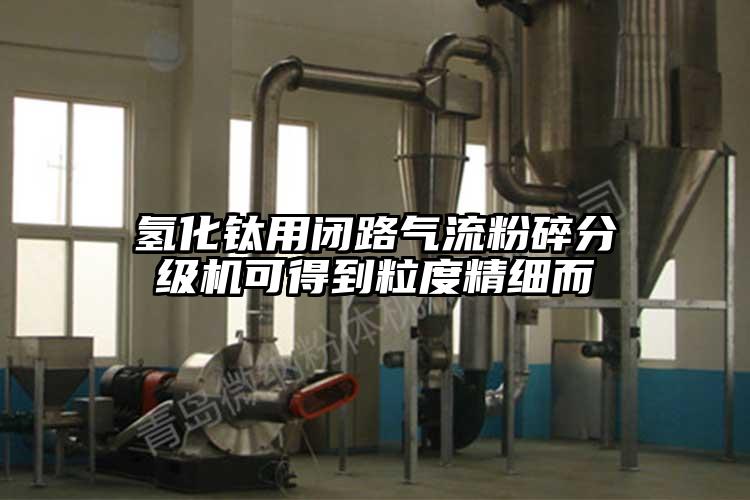

闭路气流粉碎机设备是由气流粉碎机、旋风收集器、除尘器、空气压缩机、储气罐、冷干机、电控柜等组成,其加载运行时,氩气进入气体压缩机(空压机),压缩后的氩气通过气体干燥机(冷干机)干燥后经磨体下部特殊设计的喷嘴(拉瓦尔喷嘴)高速射入粉碎腔内,在多股高压气流的交汇点处将物料粉碎,粉碎后的物料随上升气流进入分级室,在高速旋转的分级涡轮产生的离心力和气流的交汇点处将物料粉碎,粉碎后的物料随上升气流进入分级室,在高速旋转的分级涡轮产生的离心力和气流产生的向心力作用下,使粗细颗粒分开,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风收集器和除尘器收集,粗颗粒被分级轮叶片挡出并下降至粉碎区继续粉碎,周而复始。
通过众多的实际应用得出,闭路气流粉碎机用于加工氢化钛效果明显。闭路气流粉碎机可将平均粒度250微米的氢化钛粉粉碎到粉末粒度D50=10微米,最细可达D50=5微米,且可通过改变磨料系统中的分级轮频率直接对粉碎后的氢化钛进行分级,从而得到粒度均匀、粒度分布范围窄的氢化钛粉末。
